Description

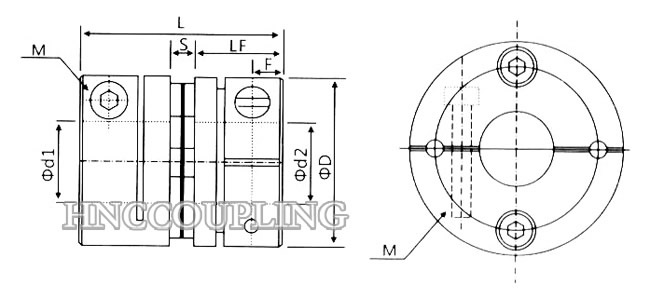

HD1CG Series Clamp Type Disc Coupling Size data:
| Type | d1 d2
(mm) |
D
(mm) |
L
(mm) |
LF
(mm) |
S
(mm) |
F
(mm) |
M | Nominal Torque
(N.M) |
Max Speed
(RPM) |
| HD1CG-26X26 | 4~12.7 | 26 | 26 | 11.4 | 3.2 | 3.9 | M3 | 2.2 | 5000 |
| HD1CG-34X32 | 6~15 | 34 | 32 | 13.95 | 4.1 | 4.85 | M4 | 4.5 | 5000 |
| HD1CG-39X34.5 | 8~19 | 39 | 34.5 | 14.7 | 5.1 | 4.9 | M4 | 9 | 5000 |
| HD1CG-44X34.5 | 8~22 | 44 | 34.5 | 14.7 | 5.1 | 4.9 | M4 | 13 | 5000 |
| HD1CG-56X45 | 12~32 | 56 | 45 | 19.45 | 6.1 | 6.5 | M5 | 37 | 4700 |
| HD1CG-68X54 | 15~35 | 68 | 54 | 23.55 | 6.9 | 8.0 | M6 | 90 | 4500 |
| HD1CG-82X68 | 16~40 | 82 | 68 | 29.7 | 8.6 | 9.7 | M8 | 150 | 4000 |
